电激发瞬态吸收光谱仪
专为发光器件（QLED/OLED/…）及太阳能电池工作状态下的载流子动力学研究打造。通过电驱动方式激发器件工作，同时采用探测光束原位记录吸收变化，捕捉载流子注入、复合与陷阱释放等动力学过程。
简介：
专为发光器件（QLED/OLED/…）及太阳能电池工作状态下的载流子动力学研究打造。通过电驱动方式激发器件工作，同时采用探测光束原位记录吸收变化，捕捉载流子注入、复合与陷阱释放等动力学过程。
主要特点：
原位表征 (In-situ)： 支持多种电激发形式（脉冲、电压扫描等），真实还原器件工作环境下的物理机制。
高灵敏度： 准确捕捉电场作用下的微弱吸收变化。
多功能联用：结合瞬态电致发光与瞬态吸收测试，构建完整的器件光电表征体系。

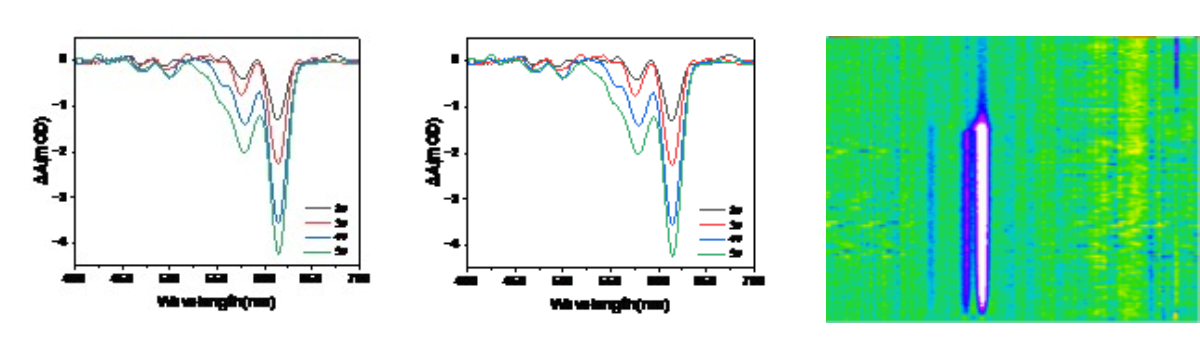

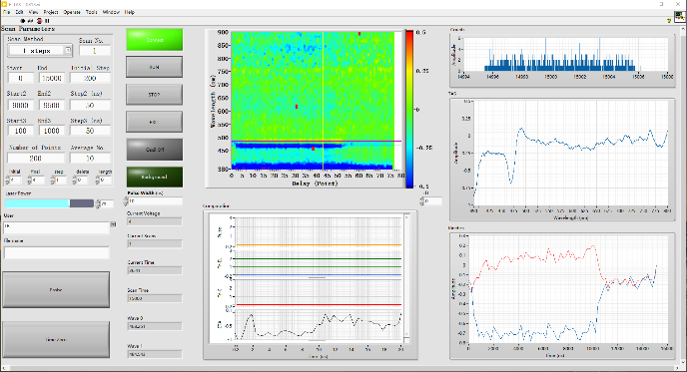

测试实例
|
测试模式 |
电激发/光激发可切换，反射/透射模式可切换 |
|
|
检测时间窗口 |
400 μs |
|
|
零点前信噪比 |
≤0.05 mOD |
|
|
探测光波长 |
区间350-2400 nm（含端值） |
|
|
电激发脉冲源 |
通道数 |
8个 |
|
脉冲频率 |
1 K-1MHz |
|
|
上升沿/下降沿 |
2 ns (20%-80%) |
|
|
延时分辨率 |
＜60 ps |
|
|
输出电压 |
0.01-10 Vpp@50Ω |
|
|
外触发抖动 |
＜1 ns |
|
|
延时测试系统 |
电子延时通道数 |
4个 |
|
RMS |
＜10 ps |
|
|
死时间 |
＜ 5 ns |
|
|
电子时间分辨率 |
≤8 ps |
|
|
光学延时分辨率 |
≤15 fs |
|
|
可见光探测器 |
波长响应范围 |
包含350-900nm |
|
最大采集速度 |
80 KHz |
|
|
像素个数 |
4096个 |
|
|
位深 |
12位 |
|
|
超连续激光器 |
波长范围 |
包含350-2200 nm |
|
总功率 |
＞10 mW |
|
|
重复频率 |
固定2 kHz |
|
|
时间抖动 |
＜10 ns |
|
|
激光脉宽 |
0.7 ns |
|
|
电动XY位移台 |
行程 |
50 mm |
|
重复定位精度 |
±1μm |
|
|
分辨率 |
1 μm (半步) |
|
